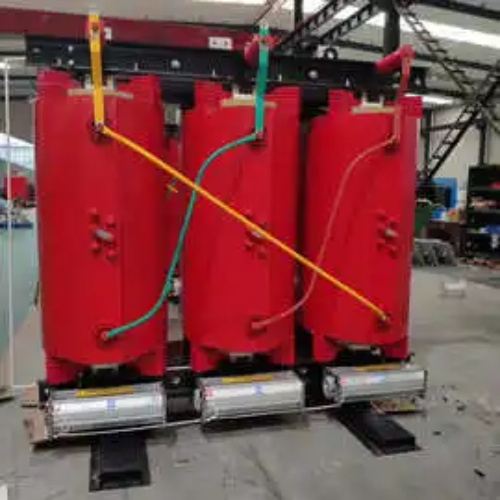

铜山SCB18干式变压器的制造标准主要围绕电气性能、结构安全、能效水平及环境适应性展开，需符合标准(GB/T)、行业标准(JB/T)及国际标准(IEC)的综合要求。以下是其核心制造标准及技术要点解析：

　　一、标准(GB/T)

　　1. GB/T 10228-2015《干式电力变压器技术参数和要求》

　　适用范围：规定铜山SCB18等环氧树脂浇注干式变压器的额定容量(10kVA~31500kVA)、电压等级(6kV~35kV)及性能参数。

　　关键要求：

　　绝缘水平：

　　雷电冲击耐受电压(全波)：6kV级≥60kV，10kV级≥75kV，35kV级≥170kV。

　　工频耐受电压(1分钟)：6kV级≥24kV，10kV级≥35kV，35kV级≤95kV(需根据具体电压等级调整)。

　　局部放电量：≤10pC(在1.1倍额定电压下测量)，确保绝缘系统无局部缺陷。

　　温升限值：

　　顶层油温升(实际为绕组表面温升)：≤60K(F级绝缘，环境温度40℃时，绕组更高温度≤105℃)。

　　铁芯、金属部件温升：≤80K(避免因热膨胀导致结构变形)。

　　2. GB 20052-2020《电力变压器能效限定值及能效等级》

　　能效等级：铜山SCB18属于三级能效变压器，需满足以下典型损耗值(以1000kVA为例)：

　　空载损耗：≤1.48kW(较二级能效(SCB14)高约15%)。

　　负载损耗：≤9.9kW(与SCB14相同，但通过优化设计降低负载损耗波动)。

　　测试方法：

　　空载损耗：在额定电压、额定频率下，二次侧开路测量。

　　负载损耗：在额定电流、参考温度(F级绝缘为120℃)下测量。

　　3. GB/T 19001-2016《质量管理体系要求》

　　制造流程控制：

　　原材料检验：环氧树脂需符合GB/T 13657-2011，铜导体需符合GB/T 3952-2016。

　　工艺过程监控：浇注工序需在真空度≤133Pa环境下进行，以消除气泡缺陷。

　　成品测试：每台变压器需通过出厂试验(包括绕组电阻测量、电压比测试、感应耐压试验等)。

　　二、行业标准(JB/T)

　　1. JB/T 10088-2016《6kV～500kV级电力变压器声级》

　　噪声限值：铜山SCB18变压器在额定负载下，声级应符合以下要求：

　　容量≤630kVA：≤55dB(A)(相当于正常交谈声级)。

　　容量630kVA~6300kVA：≤60dB(A)(相当于办公室环境噪声)。

　　降噪设计：

　　铁芯采用阶梯接缝结构，减少磁致伸缩引起的振动。

　　绕组采用弹性固定方式，降低电磁力导致的噪声。

　　2. JB/T 501-2016《电力变压器试验导则》

　　型式试验项目：

　　温升试验：模拟满负荷运行，验证散热设计有效性。

　　突发短路试验：施加3倍额定电流冲击，检验绕组机械强度。

　　气候环境试验：在-25℃～+45℃温度范围内，验证变压器适应能力。

　　三、国际标准(IEC)

　　1. IEC 60076-11:2018《干式变压器》

　　环境适应性：

　　防护等级：铜山SCB18通常采用IP23防护(防直径≥12.5mm固体异物及滴水)，高污染区域可选IP44(防溅水)。

　　气候等级：C1级(适用于-5℃～+40℃环境)，需通过凝露试验验证防潮性能。

　　安全要求：

　　爬电距离：高压侧≥25mm/kV，低压侧≥16mm/kV(防止污闪)。

　　防火性能：符合IEC 60332-1-2垂直燃烧试验，阻燃等级达到V-0。

　　2. IEC 60076-1:2011《电力变压器 第1部分：总则》

　　效率验证：

　　采用“损耗评价法”计算总拥有成本(TOC)，优先选择空载损耗低的产品。

　　负载率≥60%时，铜山SCB18的能效优势更明显(因负载损耗占比降低)。

　　四、关键制造工艺标准

　　1. 环氧树脂浇注工艺

　　材料配比：环氧树脂与固化剂按100:30比例混合，添加2%的氧化铝填料提高导热性。

　　真空浇注：

　　预真空阶段：抽真空至≤500Pa，持续30分钟以去除气泡。

　　浇注阶段：在真空度≤133Pa下，以0.5MPa压力注入模具，确保填充密实。

　　固化控制：

　　阶段升温：80℃/2h → 120℃/4h → 150℃/6h，避免内应力集中。

　　后处理：脱模后进行160℃/8h高温退火，消除残余应力。

　　2. 绕组制造工艺

　　导线选择：

　　高压绕组：采用Nomex纸包铜扁线(厚度≥2mm)，提高耐电强度。

　　低压绕组：使用铜箔绕制(厚度≤0.5mm)，降低涡流损耗。

　　绕制张力：

　　高压绕组：张力控制在50N～80N，防止导线变形。

　　低压绕组：张力控制在20N～40N，避免铜箔起皱。

　　3. 铁芯制造工艺

　　硅钢片选型：

　　采用30ZH120冷轧取向硅钢片(厚度0.27mm)，单位损耗≤1.10W/kg(50Hz/1.7T)。

　　叠片系数≥0.97，减少空载电流。

　　叠装方式：

　　采用45°全斜接缝结构，接缝处涂覆硅钢片专用胶，降低噪声5dB～8dB。

　　五、质量控制与检验标准

　　1. 原材料检验

　　环氧树脂：检测粘度(25℃时≤5000mPa·s)、凝胶时间(150℃时≤300s)。

　　硅钢片：测试磁性能(B800≥1.65T)、叠装系数(≥0.96)。

　　2. 过程检验

　　浇注监控：使用在线真空计(精度±1Pa)和压力传感器(精度±0.01MPa)实时记录工艺参数。

　　绕组电阻测量：不平衡率≤2%(计算公式：RavgRmax−Rmin×)。

　　3. 成品试验

　　感应耐压试验：

　　施加1.8倍额定电压，持续60秒，局部放电量≤10pC。

　　冲击电压试验：

　　雷电冲击全波：±1.2/50μs波形，峰值电压符合GB/T 10228-2015规定。

　　六、环保与安全标准

　　1. RoHS指令(2011/65/EU)

　　限制物质：

　　铅(Pb)≤0.1%、汞(Hg)≤0.1%、镉(Cd)≤0.01%、六价铬(Cr6+)≤0.1%。

　　替代方案：

　　使用无铅环氧树脂(如双酚F型环氧树脂)，降低环境风险。

　　2. GB/T 26572-2011《电子电气产品中限用物质的限量要求》

　　检测方法：

　　采用X射线荧光光谱仪(XRF)进行快速筛查，对超标样品进行ICP-OES(电感耦合等离子体发射光谱)复检。
